Come già analizzato nei nostri approfondimenti, l’utilizzo delle formule di calcolo impostabili nell’applicativo possono essere utilizzate sia per calcolare il risultato che l’incertezza (si veda documentazione di approfondimento N° 16 - Funzioni per il calcolo del risultato e incertezza - esempi di utilizzo in Microsoft VBA e Microsoft EXCEL).
In questo approfondimento vedremo invece come
utilizzare le formule per ottenere un giudizio di conformità rispetto ai limiti
della norma di un dato parametro
La valutazione della conformità al valore limite di legge secondo il man. ISPRA 52/2009 prende in considerazione, oltre al risultato ed al limite di legge, il valore dell’incertezza;

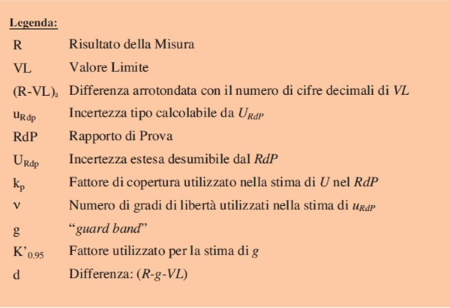

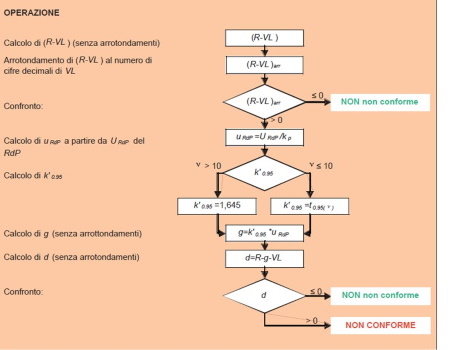

La figura sotto riportata è tratta da “L’analisi di conformità con i valori di legge: il ruolo dell’incertezza associata a risultati di misura ISPRA – Istituto Superiore per la Protezione e la ricerca ambientale (pag 13
Esempio di calcolo tratto dal manuale ISPRA 52/2009: Esempio 8.1 R è un numero inferiore
al VL, ma VL è raggiungibile con il contributo dell’incertezza

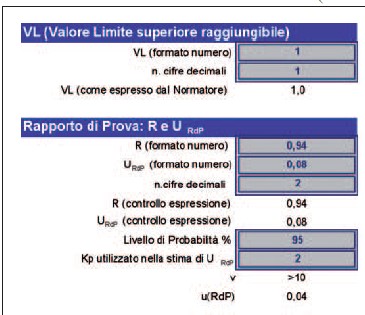

Partendo dall'esempio sotto riportato e presente nel manuale ISPRA 52/2009 pag. 15
E’ possibile utilizzare un foglio di calcolo
Excel per impostare i calcoli evidenziati dal diagramma sopra (fig. 7.1)

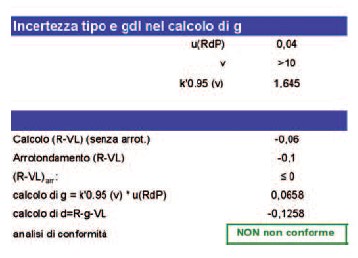

Foglio
di calcolo per valutazione della Conformità al valore limite di legge (esempio
da man. ISPRA 52/2009)

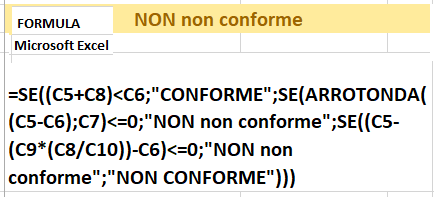

Inpostando i dati come nell'esempio la formula relativa al giudizio di conformità su Excel potrà essere quella sotto riportata
La formula sopra riportata può essere utilizzata anche nel
nostro applicativo, LabPro ver AC, previa “conversione” nella
sintassi utilizzata, secondo lo schema sotto riportato
| Elementi da modificare | Microsoft Excel | VBA - LabPro AC |
|---|---|---|
| Funzione SE | La funzione SE in Excel ha la seguente sintassi: SE(test;se_vero;se_falso) | Si usa la corrispondente funzione iif(test,se_vero,se_falso) |
| Variabili | In Excel le variabili sono rappresentate dalle celle (es. C5,C8 etc) | In Labpro le variabili vengono specificatamente definite nella maschera di input della formula |
| Inizio formula | Tutte le formule in Excel iniziano con = | Non ci sono caratteri di inizio formula |
Per cui la Formula da inserire sarà la seguente:
iif(([R]+[Urdp])<[VL],"CONFORME",iif(round(([R]-[VL]),[Vldec])<=0,"NON non conforme",iif(([R]-([K095]*([Urdp]/[KP]))-[VL])<=0,"NON non conforme","NON CONFORME")))
La valutazione di conformità potrà essere riportata come nel Rapporto di Prova di esempio.
